長柄濾頭氣水反沖洗工作原理

長柄濾頭氣水反沖洗工作原理

長柄濾頭的構造
    長柄濾頭是由濾帽、濾柄及預埋件組成。濾帽上有 許多狹縫構成氣水混合通道，濾柄頂部與濾帽連成一體，中、上部有一至三個進氣水小孔，靠近底部設有二到三個進氣水狹縫，末端孔口可進水，因氣水反沖洗使用的濾頭濾柄較長（一般＞150mm），此種濾頭又稱長柄濾頭。氣水反沖洗時，氣水可同時從濾柄上小孔和狹縫進入，由濾帽上狹縫冒出。濾頭具體構造因型號而異。以供排水廠及凈化站氣水反沖洗濾池選用的QS-1型濾頭為例，進氣孔為三個，每個直徑2mm，總面積9.4m²，位置分別在離頂端5mm、30mm和107mm處；進氣縫兩條，每條長13mm，寬2mm，兩條縫之間的間隙為2mm，進氣總面積52mm²，上面的進氣縫上口位置離最下邊一個進氣孔125mm，離濾柄末端30mm，濾柄外徑為21mm， 內徑為16mm，底端孔管面積為201mm²；濾帽共有40條狹縫，縫單寬0.2mm，總面積250mm。

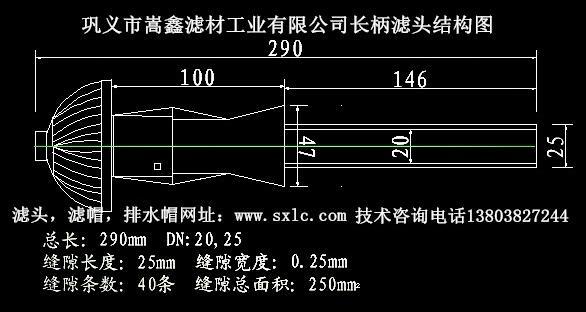

長柄濾頭構造圖

    濾板和濾頭的關系對濾板要求平整，實際上是為了濾頭平整。濾板按濾格大小，分塊預制后固定在濾池底部的分格梁上，起安裝濾頭、支承濾料作用。
    濾板與濾池底部有一個適當的高度空間，沖氣時在濾板下形成氣墊層，氣墊層上任何一點的壓力均相等，保證空氣和水通過濾頭時，均勻地分布在整個濾池面積上，因此長柄濾頭配氣比其它配氣方式更均勻。由于濾頭是用ABS工程塑料通過模具注塑制成的，國產濾頭質量目前也達到了較高的水平，其幾何尺寸一般可以保證，因此要保證濾頭安裝平整，必須使濾板鋪設平整。
長柄濾頭氣水反沖洗原理
    長柄濾頭在氣水反沖洗時，只要氣壓大于反沖水壓力，空氣就匯聚在濾板下形成氣墊層并逐漸增厚。當水面漸漸降至長柄管上的進氣小孔時，空氣開始經小孔流入長柄管，再通過濾帽進入濾層。如果流入的空氣量與經小孔流走的氣量相等時，水面便停止下降形成一個穩定的氣墊層；若進氣量大，小孔不足以排走進入的空氣量，水面會繼續下降至濾柄下部的狹縫處，這時剩余的空氣就經過狹縫流入濾柄。由于狹縫是長條形的，其進氣面積隨水位下降而增大，且總面積比進氣小孔又大許多，因此不僅足以排走小孔中未排走的空氣量，而且可以起到控制氣墊層厚度的作用，使氣墊層不能到達長柄管底端。氣水通過濾柄，從濾帽上狹縫冒出，攪動濾料，加強了濾料的碰撞作用，使濾料中難以形成泥球，污物易沖走，從而達到沖洗的目的。
    濾板不平度對反沖洗效果的影響 在濾板平整的情況下，每個濾頭進氣小孔、狹縫標高一致，各個濾頭出氣量當然相等。如果濾板不平，在同樣的氣墊層厚度情況下，每個濾頭的進氣流量就不同，進氣狀況發生很大的變化，空氣將無法均勻地分配在濾層上，必將導致沖洗效果不良 。
